CRM250
キャストへ交換

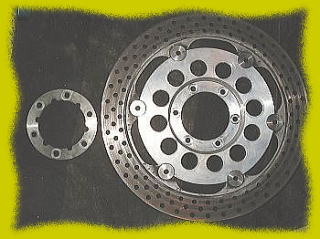

ディスク版
アウターＮＳＲ？
インナープレート製作
--------------
アクスルシャフト
(ステンレスにて製作）
----------------
Ｒ／Ｌサイドカラー
(ステンレスにて製作)
----------------
シャフト固定用カラー
（アルミ製作）
----------------
ディスク固定用ボルト
ナット・ワッシャー
（ステンレス）


ホイル
ホンダ系流用
----------------

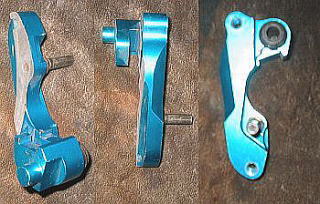

キャリパーサポート
ブレーキング製加工

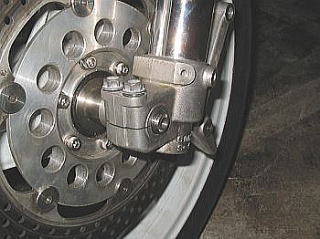

まず
加工して終わった

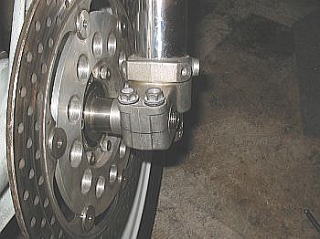

アクスルシャフト
を通します

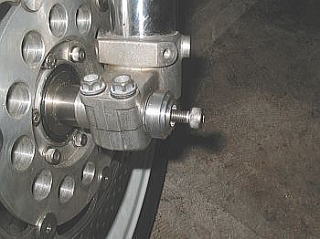

次に作ったカラーにて
ボルト止めします

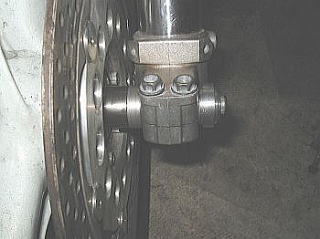

閉めこむと
シャフトが寄せられるので
ＯＫ！！

こんな感じです

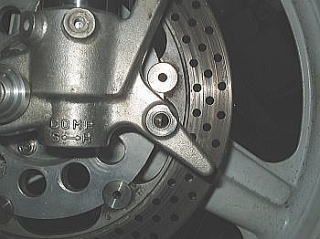

こちらは
本来8mmなのですが
何故か
9mm!?
大きくなってる
・・・・・・・（？）
とりあえず
１０ｍｍで
穴あけ直し、、、、、
このままでは
ガタつくので
内径8mm外径10mm
のカラーを製作して対策

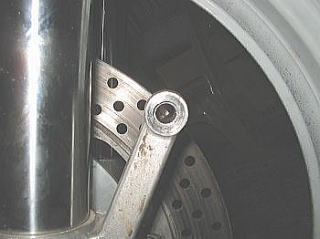

同じく
カラー製作して対策

これで
キャリパーの
センター位置合わせ
完了！！
